一、球磨机的刮瓦方法1、轴瓦的刮研目前,轴瓦有两种刮瓦方法。2、一种为传统刮瓦法,即每 25mm×25mm接触点应不少于 2~3点,接触角为 60°~90°;3、另一种为新式刮瓦法,即大瓦口、小接触角 (30°~35°),在接触角内全面接

一、球磨机的刮瓦方法

1、轴瓦的刮研目前,轴瓦有两种刮瓦方法。

2、一种为传统刮瓦法,即每 25mm×25mm接触点应不少于 2~3点,接触角为 60°~90°;

3、另一种为新式刮瓦法,即大瓦口、小接触角 (30°~35°),在接触角内全面接触。很显然,新型刮瓦法较之传统刮瓦法合理、省事、省时,应在实践中加以推广。如钳工尚未掌握时,仍可采用传统刮瓦法,进行轴瓦的刮研。

4、为了保证磨机大小齿轮的正常啮合,不允许中空轴有任何轴向窜动,且传动端(一般为卸料端)的轴瓦和中空轴颈的轴肩之间的间隙很小,因此应修刮好传动端轴瓦的轴向两端面及 R 区。

5、轴瓦受筒体热变形及安装误差的影响,会在轴承座上摆动(这种摆动是正常的,表明轴瓦能够自位调心),引起轴瓦的轴向一端面或两端面与中空轴颈的轴肩接触摩擦,若未修刮或修刮质量不好将会引起轴瓦发热,严重时甚至引起烧瓦。

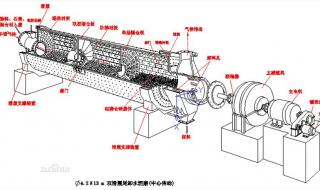

新型球磨机

6、对于非传动端(一般为进料端)的轴瓦,因轴瓦与中空轴颈的轴肩之间的间隙较大,轴瓦的两端稍加修刮即可,但轴瓦吊入底座时,必须留足筒体热伸长所需的轴向间隙,即中空轴颈的轴肩与轴瓦间的预留间隙应不小于筒体轴向伸缩量,并使轴瓦环向 120°两端面上的止动块与底座之间的间隙。
